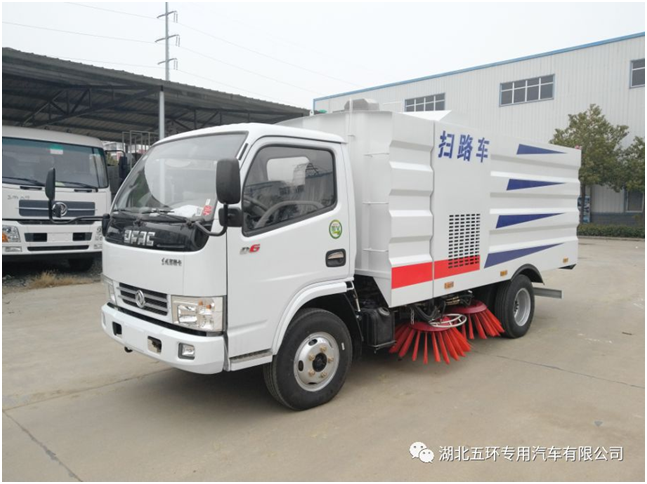

通牌HCQ5072TSLE5型掃路車

掃路車簡介

● 清掃裝置型式：中置四盤掃+后置吸嘴，掃盤可自動避障；掃盤具有3種作業模式：全掃、左前不掃、右前不掃，實現路面的清掃及吸塵。
● 吸嘴：滾動膠輪三點浮動支撐、能適應不同道路表面的清掃要求，屬國內首創。
● 所有緊固件均采用鍍鋅處理，掃盤、吸嘴等結構件均防腐防銹處理，附著力強，涂層耐腐、耐候性強；
● 垃圾箱采用雙層結構，堅固、耐用。內膽采用不銹鋼材料制作，結構強度高，不銹蝕；
● 在應急狀態下，可通過設置的手動泵操縱垃圾箱升降等動作，特殊情況時能直接進入副發動機工作艙內進行檢測及維修；
● 垃圾箱外形采用側部方形造型，圓弧過渡，全車比例協調、美觀大方。
垃圾箱側板及頂板采用強度較高的設計，工藝簡單，箱體內表面光滑，垃圾傾倒方便無殘留，且箱體外表面無焊接變形，無需補原子灰，整車造型美觀。
● 副發動機與風機采用離心離合器連接裝置，能保證副發動機空載啟動和副發動機停機時與風機自動脫離。
● 采用智能化控制系統，電、液集中控制，操作簡單，駕駛員可在駕駛室內完成各種動作的操作。

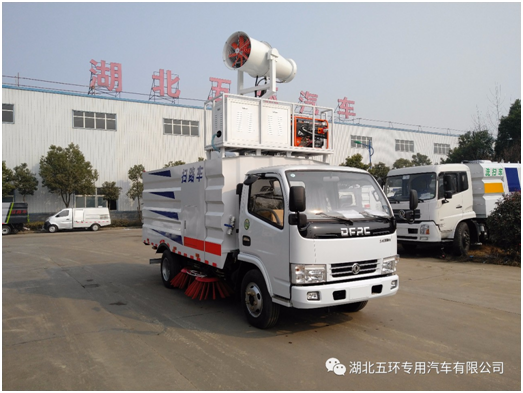

車輛可根據用戶需求加裝雪鏟，霧炮。

小多利卡掃路車詳細技術說明：

整車配置

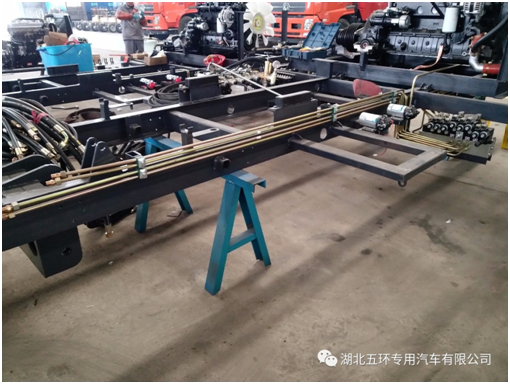

該掃路車采用東風小多利卡二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。

改裝組件說明：

1、東風多利卡國五二類底盤，配備朝陽朝柴75KW等各型號發動機。

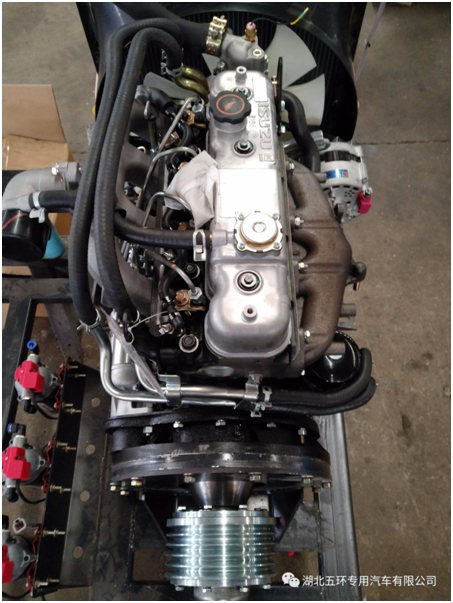

2、副發動機采用江鈴五十鈴發動機。

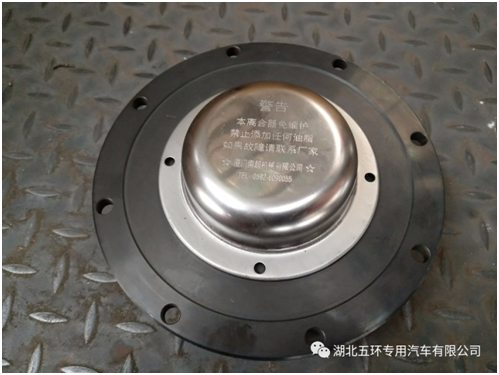

3、廈門南超自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

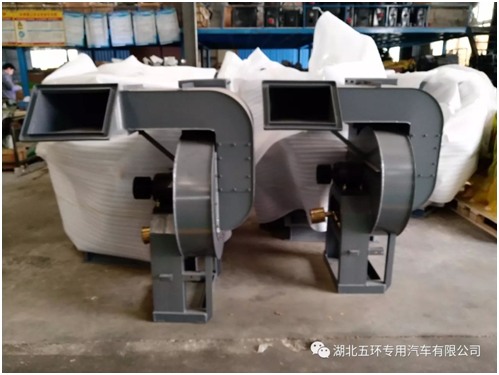

4、采用洛陽上市公司，洛陽北玻臺信大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。

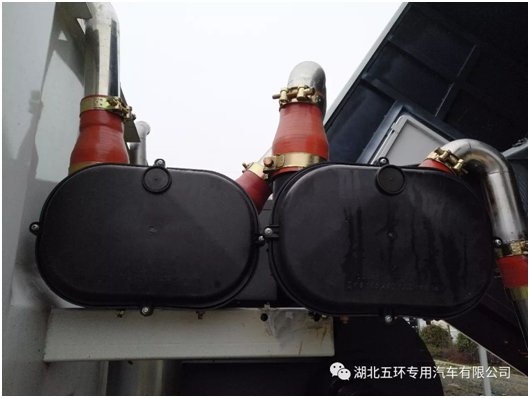

6、副發動機加裝雙空氣濾芯，有效防止副發動機進灰塵，導致拉缸。

7、不銹鋼內膽垃圾箱，容積達4 m3，廂體采用傾翻卸料。

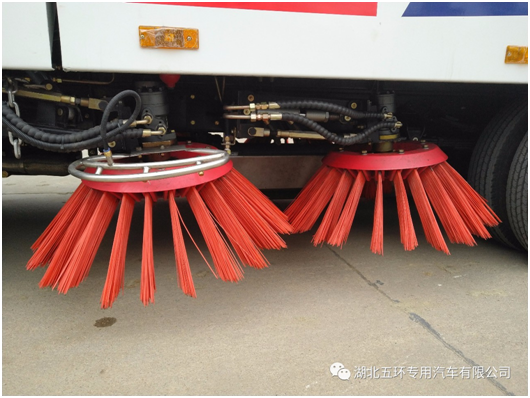

8、左右立掃為雙掃盤，掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現右掃和全掃等不同的作業模式。

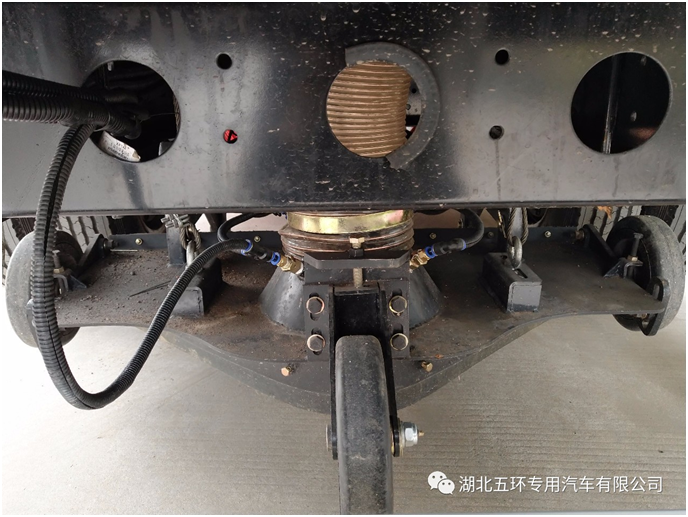

9、吸盤的吸口寬度達到1200mm，確保作業總寬度大于2.8m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。

10、吸盤內有噴水降塵裝置，噴嘴布置在吸盤內部，能最大限度減少揚塵。左右噴水支架安裝在掃盤上，隨掃盤升降，結構簡單緊湊，保證噴水支架達到最佳的降塵效果。

11、后部采用LED箭頭燈警示燈，保證行車作業安全。

12、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。

13、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

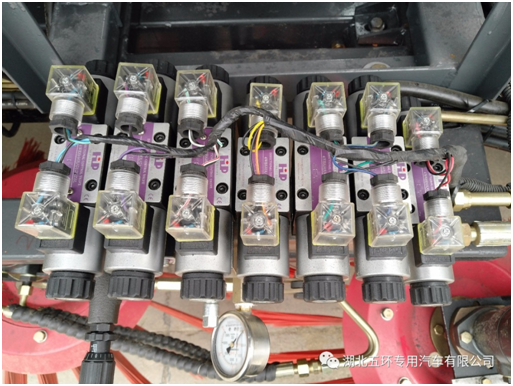

14、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。

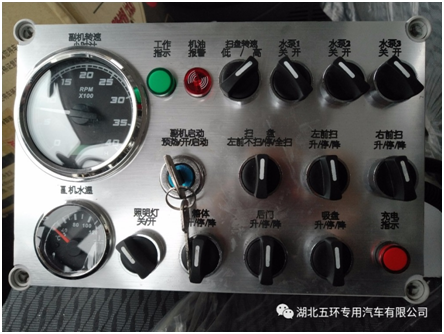

15、PLC駕駛室操作作業。

16、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

17、非不銹鋼件經防銹處理，經久耐用。
