產品商標

華通牌

公告批次

288

產品名稱

掃路車

產品型號

HCQ5073TSLZZ5型掃路車

總質量(Kg)

7360

罐體容積(m3)

額定載質量(Kg)

1280,1215

外形尺寸

6190×2090×2500

整備質量(Kg)

5950

貨廂尺寸

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2,3

載質量利用系數

接近角/離去角(°)

19/15

前懸/后懸

1160/1670

軸數

2

軸距

3360

軸荷(Kg)

2795/4565

最高車速(Km/h)

90

其它

備注：側面防護用側面裝置替代,后防護材料為Q235,,連接方式為:焊接連接,斷面尺寸為:100×50(mm),后部防護裝置離地高度為:450(mm)。ABS系統型號為XH-KQ4S4M-E01,生產企業:廣州市西合汽車電子裝備有限公司。

【底盤技術參數】

底盤型號

ZZ1077E3415E174C

底盤名稱

載貨汽車底盤

商標名稱

豪沃牌

生產企業

中國重汽集團濟南商用車有限公司

外形尺寸

5865×2010,2180×2400

輪胎數

6

接近角/離去角(°)

19/17

輪胎規格

7.00R16LT 7.50R16LT

鋼板彈簧片數

3/5+3,8/9+6,11/9+7,9/12+9,11/11+7

前輪距

1605,1805

燃料種類

CNG

后輪距

1555,1595,1796

排放標準

GB17691-2005國Ⅴ,GB18285-2005,GB11340-2005

發動機型號

發動機生產企業

排量

功率(Kw)

CY4102-N5D

CY4102-N5C

東風朝陽朝柴動力有限公司

東風朝陽朝柴動力有限公司

3856

3856

84

91

項         目

  參        數

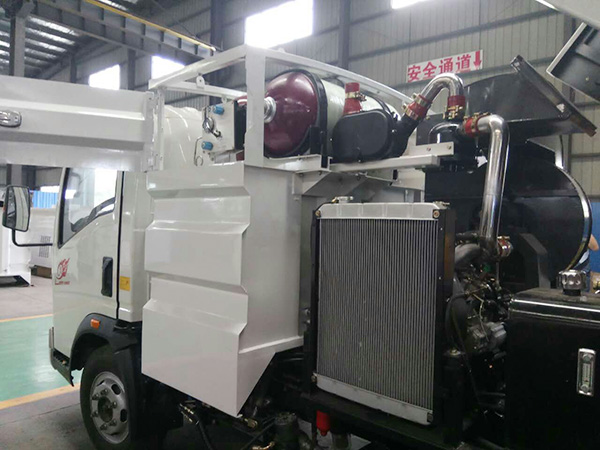

副發動機型號

ISUZU   4JB1

副發動機功率

54 kW

最大總質量

7300 kg

最高車速

≥95km/h

清掃寬度

≥2.8-3 m

清水箱容積

1.5m3

垃圾箱容積

4 m3

作業速度

3～20km/h

最大作業能力

60000 m2/h

最大吸入粒度

120 mm

清掃效率

≥95%

產品配置：

純正五十鈴副發動機（ISUZU   4JB1 ），伊頓擺線馬達，海普瑞斯電磁閥組，控制開關（施耐德），洛陽北玻臺信風機，液壓油管（廣州天河），灑水電子水泵（新西山水泵）液壓缸（上海潤島）。

掃

路

車

簡

介

液壓油泵采用意大利進口；電磁閥采用德國進口；液壓管路采用德國標準技術密封結構形式，關鍵控制部件采用法國施耐德技術原件，使用壽命長，穩定可靠，故障率低；液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便；掃盤有防碰撞 自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。操作方便；四掃盤與吸嘴進行掃吸結合，吸掃能力卓越兩側可同時工作，也可單側獨立工作清掃裝置機構簡潔可靠，清水箱液壓系統核心元件原裝進口外觀造型電腦設計，高位側裙，曲面過渡，車型構造及外觀由中聯重科工程師精心設計，棱角分明，辨識度高。
