福田2300掃路車
車型簡介掃路車路面掃路車作為環衛設備之一,是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備??蓮V泛應用于干線公路,市政以及機場道面、城市住宅區、公園等道路清掃。
訂購熱線:185-7135-8080

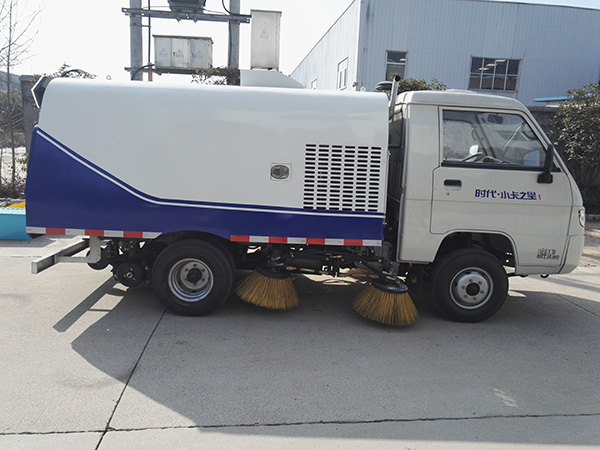

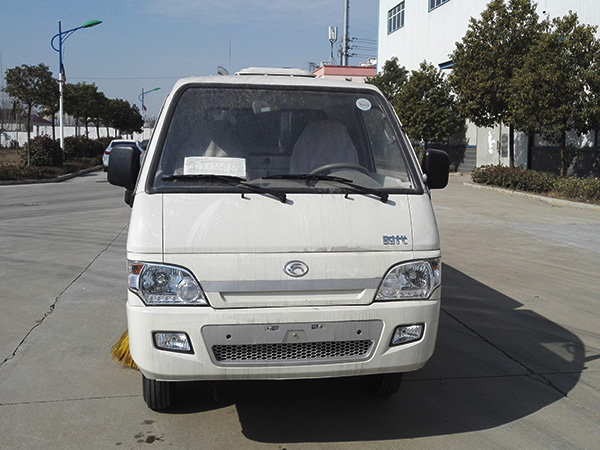

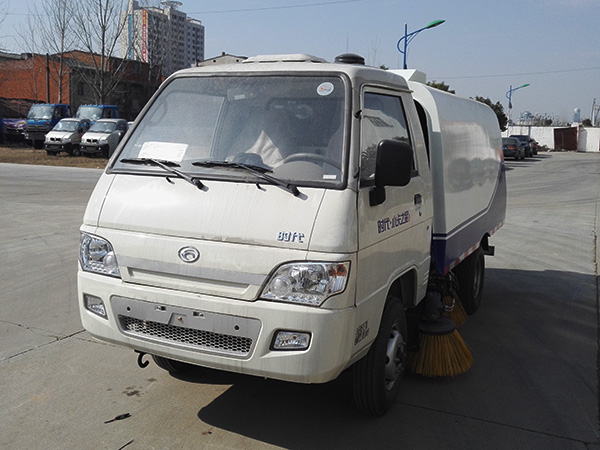

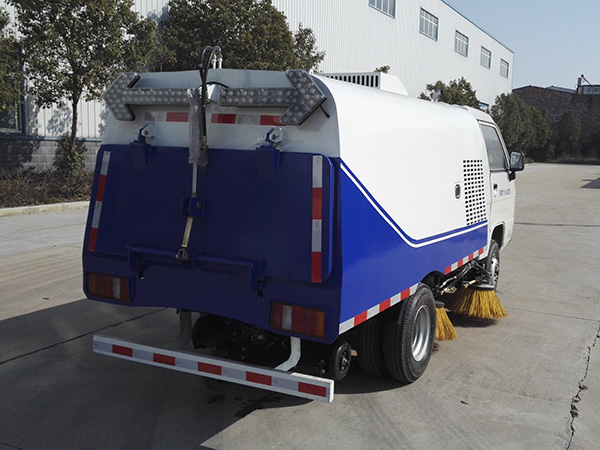

參數圖片
項 目 | 參 數 |
副發動機型號 | JX493 |
副發動機功率 | 23 kW (31馬力) |
最大總質量 | 3600 kg |
最 高 車 速 | ≥95km/h |
清 掃 寬 度 | 2.8-3.2m |
清水箱容積 | 0.4m3 |
垃圾箱容積 | 1.7 m3 |
作 業 速 度 | 3~25km/h |
最大作業能力 | 45000 -90000m2/h |
最大吸入粒度 | 110 mm |
清 掃 效 率 | ≥95% |
外形尺寸 | 4760×1678×2100 |
總 質 量 | 3600KG |
【主要技術參數】 | |||
產品名稱 | 掃路車 | 產品型號 | 5041TSLB4型掃路車 |
總質量(Kg) | 3620 | 容積(m3) | 垃圾箱1.5立方 水箱0.5立方 |
額定載質量(Kg) | 700,1000 | 外形尺寸 | 5290,4740×1650×2100 |
整備質量(Kg) | 2790,2490 | 駕駛室準乘人數(人) | 2 |
接近角/離去角(°) | 22/15 | 前懸/后懸 | 990/1500,990/1450 |
軸數 | 2 | 軸距 | 2300,2600,2800 |
軸荷(Kg) | 1450/2170 | 最高車速(Km/h) | 90 |
其它 | 該車僅選用軸距:2300,2800。防護材料:Q235A碳鋼,左右側面防護裝置與專用裝置相干涉,故豁免;后下部防護與車架采用焊接連接,后部防護斷面尺寸:100×50,后部防護離地高度:320。 | ||
【底盤技術參數】 | |||
底盤型號 | BJ1042V9JA5-X2 | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 福田牌 | 生產企業 | 北汽福田汽車股份有限公司 |
外形尺寸 | 4310,4750,5050×1620×1960 | 輪胎數 | 6 |
接近角/離去角(°) | 22/20 | 輪胎規格 | 6.00-13 8PR,6.00-14 10PR |
鋼板彈簧片數 | 5/3+2,8/6+3 | 前輪距 | 1300 |
燃料種類 | 柴油 | 后輪距 | 1240 |
排放標準 | GB17691-2005國Ⅳ,GB3847-2005 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
4A1-68C40 4L18CF | 安徽全柴動力股份有限公司 山東華源萊動內燃機有限公司 | 1809 1809 | 50 50 |
一、基本配置及主要參數:
汽 車 底 盤 | 底盤型號、類別 | 二類汽車底盤(福田輕卡2300軸距) |
發動機型號 |
| |
發動機功率 |
| |
副 發 動 機 | 副動機型號 | 無錫開普D800 |
功率 | 19kw | |
發動機的最高工作轉速 | 3600r/min | |
風 機 | 型式 | 專用離心式風機 |
傳動形式 | 副發動機經傳動軸、自動離合器、窄V帶傳動 | |
液壓系統 | 形式 | 開式,電液控制集中操縱 |
主要元件 | 齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、手動泵等 | |
灑水系統 | 組成元件 | 電動水泵、噴嘴、水濾、水箱 |
電器系統 | 組成 | 由底盤車電路和副發動機及專用工作裝置操作控制電路組成 |
蓄電池 | 12V-80A.h | |
清 掃 系 統 | 型式 | 4個立掃掃盤,車架兩則對稱位置各布置二個,掃盤旋轉由液壓馬達驅動,轉速可調。 |
掃刷直徑 | Φ800mm | |
掃盤轉速 | 高檔:110r/min 中檔;80 r/min 低檔:60 r/min | |
掃盤傾角調整 | 前傾4°~6°外傾2°~4°6°~10° | |
吸 嘴 | 型式 | 馬蹄形隨動吸嘴 |
吸管直徑 | Φ190mm | |
工作狀態吸嘴邊沿離地間隙 | 5~10mm | |
垃圾箱容積 | 1.5立方 | |
水箱容積 | 0.5立方 |
二、技術性能及結構特點:
1、 最大清掃寬度: 2.2m.清掃作業油耗低至每萬平方米小于3.5L
2、 最大清掃能力:45000m2/h
3、 清掃速度:3-25km/h
4、 清掃效率:≥95%
5、 最大吸入粒度: 100mm
6、 垃圾箱最大卸料角:55°
7、 垃圾箱、水箱均采用不銹鋼板制作。垃圾箱內部加裝過濾網板,能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。
8、 吸嘴升降為全浮動形式設計,在清掃作業時可隨路面凸凹不平狀態隨動,保證與地面間隙不變。
9、 4個旋風掃刷上都加裝噴水裝置,用于噴霧降塵。掃刷具有防撞避讓和自動復位功能,掃盤轉速可調,可同時工作,前后掃也可單獨分開工作。
10、 垃圾箱由雙油缸舉升;配備垃圾箱安全撐桿;
11、 加裝手動泵應急系統,在副發動機停機的狀態下也能舉升垃圾箱,便于維護保養。
12、 副發動機與風機采用自動離合器,減小風機啟動和停止時對發動機的沖擊。
13、 副發動機配備預濾器,提高發動機的進氣質量;主,副發動機進氣口位置均設在駕駛室頂部,以確保發動機進氣清潔,延長使用壽命
14、 掃路車后部采用箭頭警示燈,保證行車作業安全;
15. 掃路車主要是采用濕式除塵,吸掃結合的方式。
掃路車配置:無錫開普副發動機,中外合資伊頓擺線馬達,不銹鋼水箱,臺灣科正電磁閥組,選裝西門子或國產控制開關,北京風機,上海嘉興電子水泵,上海潤島液壓缸。電磁閥組進口件;液壓管路采用德國標準技術密封結構形式,使用壽命長,穩定可靠,故障率低;液壓原件采用集成疊加設計,駕駛室電液集中控制,操作方便;掃盤可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式;吸嘴為后置浮動式,可自動調節適應地面凹凸不平的狀況;可調節的霧狀噴灑水壓塵,在節水的同時消除二次污染。
