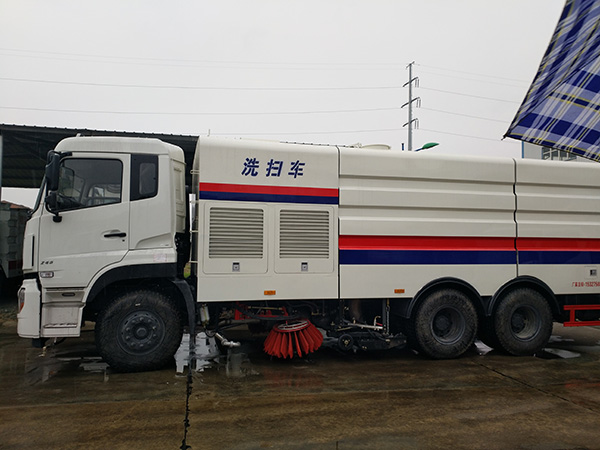

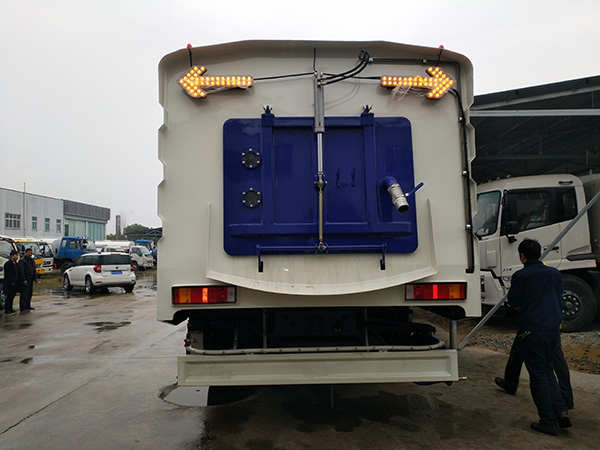

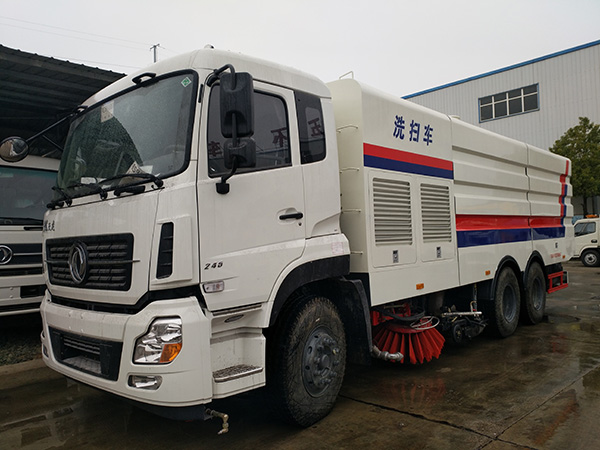

東風天龍洗掃車（國V）
車型簡介掃路車路面掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備?？蓮V泛應用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。
訂購熱線：185-7135-8080
參數圖片
| 項 目 | 單 位 | |||||||
| 作業 性能 | 洗 | 最大洗掃寬度（含路緣清洗寬度） | m | 4.1 | ||||
| 掃 | 路面洗掃寬度（不含路緣清洗寬度） | m | 3.5 | |||||
| 作 | 洗掃速度 | Km/h | 3∽25 | |||||
| 業 | 清洗水額定壓力 | MPa | 16-20 | |||||
| 清洗水額定流量 | L/min | 122 | ||||||
| 清 | 清掃寬度 | m | 3.5 | |||||
| 掃 | 清掃速度 | Km/h | 3∽15 | |||||
| 作 | 保潔速度 | Km/h | 3∽20 | |||||
| 業 | 最大清掃能力 | M2/h | 70000 | |||||
| 卸料角 | ° | ≥48 | ||||||
| 低壓沖洗寬度 | m | 24 | ||||||
| 清水箱總?cè)莘e | L | 8000 | ||||||
| 垃圾箱總?cè)莘e | L | 8000 | ||||||
| 結構 尺寸 | 外形尺寸（長X寬X高） | mm | 10500X2500X3390 | |||||
| 軸距 | mm | 4350+1350/5700+1350 | ||||||
產品商標 | 華通牌 | 公告批次 | 290 |
產品名稱 | 洗掃車 | 產品型號 | HCQ5251TXSDL5型洗掃車 |
總質量(Kg) | 25000 | 罐體容積(m3) | |
額定載質量(Kg) | 7370,7305 | 外形尺寸 | 10700,10500×2500×3390 |
整備質量(Kg) | 17500 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | |
接近角/離去角(°) | 18/12 | 前懸/后懸 | 1480/2170,1480/2320 |
軸數 | 3 | 軸距 | 4350+1350,5350+1350,5700+1350 |
軸荷(Kg) | 7000/18000(二軸組) | 最高車速(Km/h) | 90 |
其它 | 備注：側面防護裝置和后防護裝置材料均為Q235,連接方式均為焊接連接.后防護裝置截面尺寸為200mm×50mm,離地高度為500毫米;外形長/軸距/后懸一一對應:10700/5700+1350/2170,10500/5350+1350/2320;隨底盤裝ABS,ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型號:3631010-C2000. | ||
【底盤技術參數】 | |||
底盤型號 | DFL1250A13 | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 |
外形尺寸 | 9400,10260,10610×2500,2550×3070,3600,3690,3770 | 輪胎數 | 10 |
接近角/離去角(°) | 18/14 | 輪胎規格 | 11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR |
鋼板彈簧片數 | 8/9,8/10,9/10 | 前輪距 | 2040 |
燃料種類 | 柴油 | 后輪距 | 1860/1860 |
排放標準 | GB3847-2005,GB17691-2005國Ⅴ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
ISD245 50 ISD270 50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6700 6700 | 180 198 |
1、 概述
洗掃車采用東風天龍DFL1250A13型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。
HCQ5251TXSDL5型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業?？梢韵駷⑺囈粯訉?duì)路面進行低壓沖洗作業。
HCQ5251TXSDL5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
1.1 性能與結構參數
表1整車性能與結構參數表
項目 | 單位 | HCQ5251TXSDL5 | |||||
作 業 性 能 | 洗 掃 作 業 | 最大洗掃寬度（含路緣清洗寬度） | m | 4．1 | |||
路面洗掃寬度（不含路緣清洗寬度） | m | 3．5 | |||||
洗掃速度 | Km/h | 3∽10 | |||||
清洗水額定壓力 | MPa | 10 | |||||
清洗水額定流量 | L/min | 122 | |||||
清 掃 作 業 | 清掃寬度 | m | 3．5 | ||||
清掃速度 | Km/h | 3∽15 | |||||
保潔速度 | Km/h | 3∽20 | |||||
最大清掃能力 | M2/h | 70000 | |||||
卸料角 | ° | ≥48 | |||||
低壓沖洗寬度 | m | 24 | |||||
清水箱總?cè)莘e | L | 12000 | |||||
垃圾箱總?cè)莘e | L | 10000 | |||||
行駛性能 | 最高車速（滿載） | km/h | 90 | ||||
最大爬坡角 | ° | 30 | |||||
制動距離（滿載30Km/h） | m | ≤10 | |||||
最小轉彎直徑 | m | 19 | |||||
燃油消耗量 | 限定工況百公里燃油消耗量 | L/100km | 18 | ||||
全洗掃作業 作業速度 7km/h （2檔怠速） | 副發動機轉速2000r/min | L/h | 13．7 | ||||
L/10000m2 | 5．64 | ||||||
副發動機轉速1700r/min | L/h | 8．9 | |||||
L/10000m2 | 3．76 | ||||||
全掃作業 作業速度 7km/h （2檔怠速） | 副發轉速2000r/min | L/h | 11．1 | ||||
L/10000m2 | 4．59 | ||||||
副發轉速1700r/min | L/h | 7．2 | |||||
L/10000m2 | 3．12 | ||||||
質量參數 | 整車整備質量 | Kg | 17500 | ||||
最大總質量 | kg | 25000 | |||||
結構尺寸 | 外形尺寸（長X寬X高） | mm | 10500×2500×3390 | ||||
軸距 | mm | 5350+1300 | |||||
輪距 | 前輪 | mm | |||||
后輪 | mm | ||||||
接近角 | ° | ||||||
離去角 | ° | 17．5 | |||||
最小離地間隙 | mm | 275 | |||||
1．2 部件型式與參數
表2主要部件型式與參數
項目 | HCQ5251TXSDL5 | |||
汽 車 底 盤 | 底盤型號、類別、生產企業 | DFL1250A13 | ||
發動機型號、生產企業 | 東風康明斯ISDe270 50 （國Ⅴ） | |||
發動機額定功率 | 198kw/2500r/min | |||
變速箱型號 | DF6S900 | |||
變速箱速比 | 1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 | |||
驅動軸 | 單級雙曲線齒輪主主減速器 速比i=5.143 | |||
輪胎 | 前輪 | 10.00-20(9.00R20) | ||
后輪 | 10.00-20(9.00R20) | |||
燃油種類 | 滿足第五階段排放要求的柴油，根據氣溫選用合適的柴油牌號 | |||
副 發 動 機 | 標準配置 | 型號、生產企業 | EQB170 東風康明斯發動機有限公司 | |
功率 | 125kw/2500r/min | |||
選裝配置 | 型號、生產企業 | EQB140-20 東風康明斯發動機有限公司 | ||
功率 | 118Kw/2500r/min | |||
離合器 | 汽車離合器，氣動驅動，電氣自動控制 | |||
散熱器 | 有效尺寸783*714*70 | |||
風 機 | 型式 | 專用高壓離心風機 型號No7.1#C，最大風量23500M3/h | ||
額定轉速 | 2400r/min | |||
傳動型式 | 窄V帶傳動（型號15N-2690，5根） | |||
液 壓 系 統 | 型式 | 開式，電液控制集中操縱 | ||
主要元件 | 齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 | |||
溢流壓力 | 15MPa | |||
液壓油容量 | 60L | |||
電 氣 系 統 | 控制方式 | PLC控制+手動控制、機電液互鎖等 | ||
底盤車系統電壓 | 24V | |||
工作裝置系統電壓 | 24V | |||
蓄電池型號 | 12V-140A.H(2只串聯) | |||
高 壓 清 洗 系 統 | 高壓水泵 | 型式 | 柱塞泵 | |
型號 | T7012IR | |||
額定壓力 | 10MPa | |||
系統使用壓力 | 10MPa | |||
額定流量 | 122L/min | |||
額定轉速 | 1000r/min | |||
傳動型式 | 窄V帶傳動（型號15N-1900，3根） | |||
水閥及控制 | 水閥型式 | 高壓不銹鋼球閥，10MPa | ||
控制方式 | 氣缸驅動，電氣控制 | |||
噴水桿噴嘴型式 | 高壓洗滌型 | |||
續表1主要部件型式與參數
項目 | HCQ5251TXSDL5 | |||
低壓沖洗系統 | 低壓水泵 | 型號 | DH140 | |
流量 | 60m3/h | |||
揚程 | 90m | |||
沖洗寬度 | 24m | |||
掃盤降塵系統 | 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 | |||
清 掃 系 統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | ||
掃刷直徑 | φ900mm | |||
掃盤速度 | 每分鐘600轉 | |||
掃盤傾角調整 | 前傾：4°-6°；外傾2°-4° | |||
吸 嘴 | 型式 | 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 | ||
吸管直徑 | 2Xφ180mm兩根。 | |||
工作時剛性部分離地間隙 | 5-10mm | |||
左右噴桿 | 噴桿擺動 | 氣缸驅動，電氣自動控制，擺動角78° | ||
噴桿離地高度 | 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm | |||
噴嘴總數量 | 8只，每側4只 | |||
