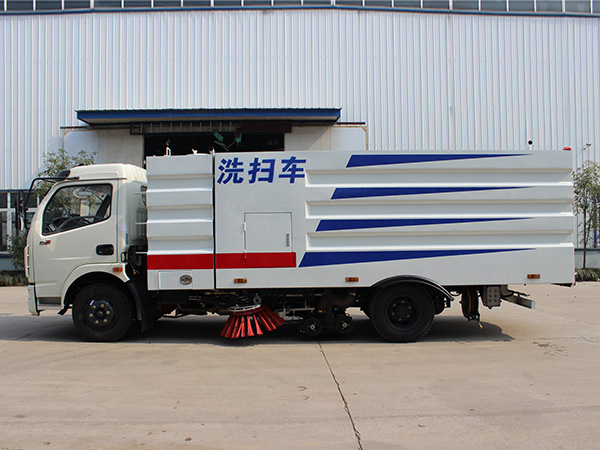

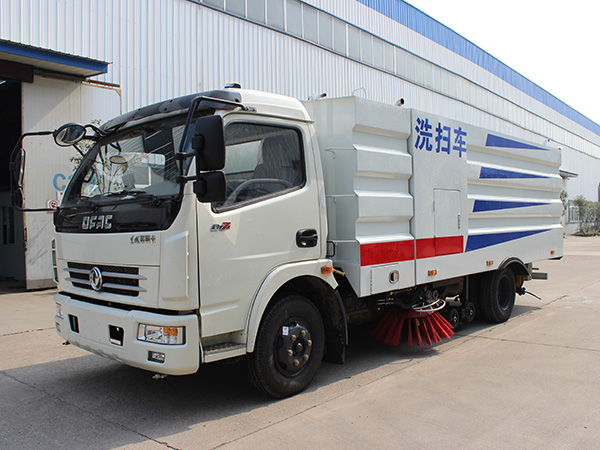

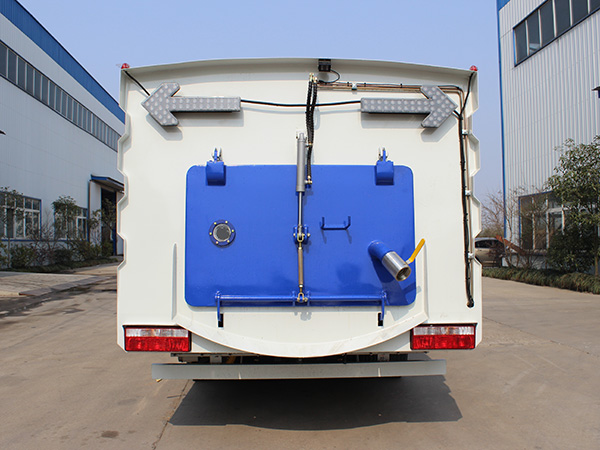

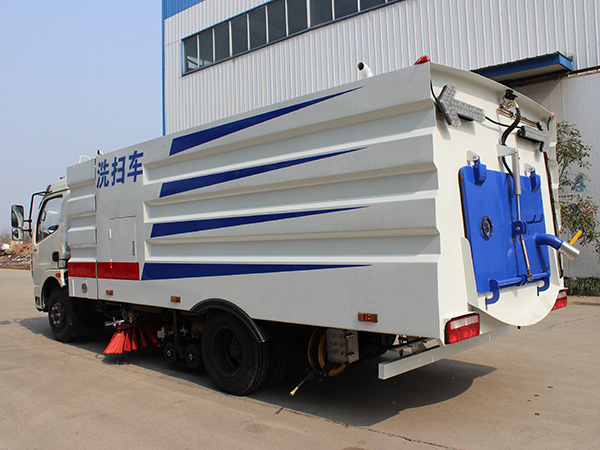

東風多利卡洗掃車（國V）
車型簡介掃路車路面掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備。可廣泛應用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。
訂購熱線：185-7135-8080
參數圖片
| 項 目 | 單 位 | |||
| 作業性能 | 洗 | 最大洗掃寬度（含路緣清洗寬度） | m | 3 |
| 掃 | 路面洗掃寬度（不含路緣清洗寬度） | m | 2.8 | |
| 作 | 洗掃速度 | Km/h | 3∽25 | |
| 業 | 清洗水額定壓力 | MPa | 10 | |
| 清洗水額定流量 | L/min | 85 | ||
| 清 | 清掃寬度 | m | 2.8 | |
| 掃 | 清掃速度 | Km/h | 3∽25 | |
| 作 | 保潔速度 | Km/h | 3∽50 | |
| 業 | 最大清掃能力 | M2/h | 70000 | |
| 低壓沖洗寬度 | m | 20 | ||
| 清水箱總?cè)莘e | L | 4000 | ||
| 垃圾箱總?cè)莘e | L | 4000 | ||
| 結構尺寸 | 外形尺寸（長X寬X高） | mm | 7160X2200X2750 | |
| 軸距 | mm | 3800 | ||
【主要技術參數】 | |||
產品商標 | 華通牌 | 公告批次 | 288 |
產品名稱 | 洗掃車 | 產品型號 | HCQ5083TXSE5型洗掃車 |
總質量(Kg) | 8275 | 罐體容積(m3) | |
額定載質量(Kg) | 1730 | 外形尺寸 | 7160×2200×2750 |
整備質量(Kg) | 6350 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 3 | 載質量利用系數 | |
接近角/離去角(°) | 20/12 | 前懸/后懸 | 1130/2230,1150/2210 |
軸數 | 2 | 軸距 | 3800,3308,4100 |
軸荷(Kg) | 3310/4965 | 最高車速(Km/h) | 95 |
其它 | 備注：隨底盤選裝新造型前圍下面罩,側面防護用側面裝置替代,后防護材料為Q235,,連接方式為:焊接連接,斷面尺寸為:100×50(mm),后部防護裝置離地高度為:450(mm)。僅采用:3800軸距;ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司。 | ||
【底盤技術參數】 | |||
底盤型號 | EQ1080SJ8BDC | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
外形尺寸 | 6740,5890,7190×2100×2390,2370 | 輪胎數 | 6 |
接近角/離去角(°) | 20/14 | 輪胎規格 | 7.50R16 |
鋼板彈簧片數 | 8/10+7 | 前輪距 | 1740 |
燃料種類 | 柴油 | 后輪距 | 1610,1586 |
排放標準 | GB17691-2005國Ⅴ,GB3847-2005 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
CY4SK251 YC4FA130-50 ISF3.8s5141 ZD30D15-5N 4DX23-140E5 YN38CRE1 | 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 北京福田康明斯發動機有限公司 東風輕型發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 | 3856 2982 3760 2953 3857 3760 | 115 95 105 110 105 95 |
1、 概述（3800軸距）
洗掃車采用 多利卡國Ⅴ汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動采用江鈴柴油發動機，排放達國Ⅰ或國Ⅱ標準。風機用 5.3高壓離心風機,效率高、風量大，最高風量達2000m3/h。高壓水泵采用品孚型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達4m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高液位報警保護裝置和自潔裝置。 自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左、右全掃等作業模式。寬吸嘴的吸口寬度達到2100mm，確保作業總寬度大于2.8mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。專用工作裝置電控系統采用PLC智能化控制，一鍵式作業起動和停機操作。
洗掃車具有路面清洗、路面清掃 路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣 。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業?？梢韵駷⑺囈粯訉β访孢M(jìn)行低壓沖洗作業。
洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
1.1 性能與結構參數
表1整車性能與結構參數表
項目 | 單位 |
|
| ||
作 業 性 能 | 洗 掃 作 業 | 最大洗掃寬度（含路緣清洗寬度） | m | 3 | |
路面洗掃寬度（不含路緣清洗寬度） | m | 2.8 | |||
洗掃速度 | Km/h | 3∽10 | |||
清洗水額定壓力 | MPa | 10 | |||
清洗水額定流量 | L/min | 85 | |||
清 掃 作 業 | 清掃寬度 | m | 2.8 | ||
清掃速度 | Km/h | 3∽15 | |||
保潔速度 | Km/h | 3∽20 | |||
最大清掃能力 | M2/h | 40000 | |||
卸料角 | ° | ≥48 | |||
低壓沖洗寬度 | m | 20 | |||
清水箱總?cè)莘e | L | 4000 | |||
垃圾箱總?cè)莘e | L | 4500 | |||
行駛性能 | 最高車速（滿載） | km/h | 90 | ||
最大爬坡角 | ° | 30 | |||
制動距離（滿載30Km/h） | m | ≤10 | |||
最小轉彎直徑 | m | 19 | |||
結構尺寸 | 外形尺寸（長X寬X高） | mm | 71600X2200X2530 | ||
軸距 | mm | 3815 | |||
1．2 部件型式與參數
DFA1080SJ12D3洗掃車：
序號 | 技術參數 | 設計值 |
1 | 外形尺寸 長×寬×高整車 | 7160×2200×2750 |
2 | 燃料種類 | 柴油 |
3 | 排放依據標準 | GB3847-2005,GB17691-2005 國Ⅳ |
4 | 排量/功率（ml/kW） | 4260/103 |
5 | 轉向形式 | 方向盤 |
6 | 貨廂欄板內尺寸長×寬×高 | -- |
7 | 軸數 | 2 |
8 | 軸距 | 3800 |
9 | 鋼板彈簧片數（前/后） | 11/9+7 |
10 | 輪胎規格（前/后） | |
11 | 輪胎數 | 6 |
12 | 輪距（前/后）（mm） | 1740/1586 |
13 | 整車最大總質量/前軸/后軸 | 8275 3310/4965 |
14 | 額定載質量 | |
15 | 整車整備質量/前軸/后軸 | |
整車質心高度：空載/滿載 | ||
16 | 準拖掛車總質量 | --- |
17 | 載質量利用系數 | --- |
18 | 半掛車鞍座最大允許承載質量 | --- |
19 | 額定載客（含駕駛員）座位數 | --- |
20 | 駕駛室準乘人數（人） | 2,3 |
21 | 接近角/離去角（°） | 24/11 |
22 | 前懸/后懸整車 | 1100/2330 |
23 | 最高車速（km/h） | 99 |
24 | 底盤型號 | DFA1080SJ12D3 ID:2401934 |
底盤類別 | 二類 | |
底盤生產企業 | 東風汽車股份有限公司 | |
25 | 發動機型號及生產企業 | |
26 | 車輛識別代號（VIN） |
表2主要部件型式與參數
副 發 動 機 | 標準配置 | 型號、生產企業 | 江鈴62千瓦增壓發動機
|
|
功率 | 62km | |||
選裝配置 | 型號、生產企業 |
|
| |
離合器 | 汽車自動離合器， | |||
散熱器 | 有效尺寸783*714*70 | |||
風 機 | 型式 | 專用高壓離心風機 型號No5.30#C，最大風量2000M3/h | ||
額定轉速 | 2400r/min | |||
傳動型式 | 窄V帶傳動 ） | |||
液 壓 系 統 | 型式 | 開式，電液控制集中操縱 | ||
主要元件 | 齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 | |||
溢流壓力 | 15MPa | |||
液壓油容量 | 60L | |||
電 氣 系 統 | 控制方式 | 手動控制、機電液互鎖等 | ||
底盤車系統電壓 | 12V | |||
工作裝置系統電壓 | 12V | |||
蓄電池型號 | 6V (2只串聯) | |||
高 壓 清 洗 系 統 | 高壓水泵 | 型式 | 柱塞泵 | |
型號 | xxT71021 | |||
額定壓力 | 12MPa | |||
系統使用壓力 | 8MPa | |||
額定流量 | 85L/min | |||
額定轉速 | 1000r/min | |||
傳動型式 | 窄V帶傳動 | |||
水閥及控制 | 水閥型式 | 高壓不銹鋼球閥，10MPa | ||
控制方式 | 手動 ，電氣控制 | |||
噴水桿噴嘴型式 | 高壓洗滌型 | |||
續表1主要部件型式與參數
項目 |
|
| ||
低壓沖洗系統 | 低壓水泵 | 型號 | 杭州威龍 | |
流量 | 60m3/h | |||
揚程 | 20m | |||
沖洗寬度 | 24m | |||
掃盤降塵系統 | 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 | |||
清 掃 系 統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | ||
掃刷直徑 | φ800mm | |||
掃盤傾角調整 | 前傾：4°-6°；外傾2°-4° | |||
吸 嘴 | 型式 | 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 | ||
吸管直徑 | 2Xφ200mm兩根。 | |||
工作時剛性部分離地間隙 | 5-10mm | |||
左右噴桿 | 噴桿擺動 | 氣缸驅動，電氣自動控制，擺動角78° | ||
噴桿離地高度 | 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm | |||
噴嘴總數量 | 8只，每側4只 | |||
